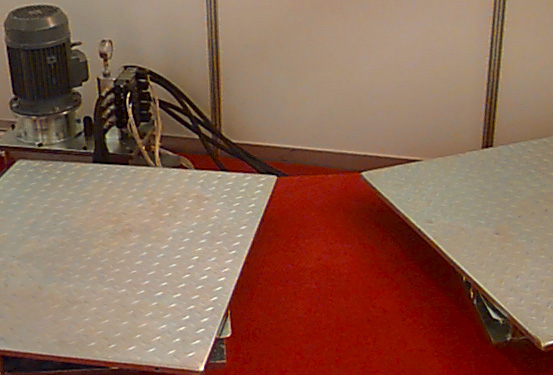

TKM-20/3 hidraulikus futómű holtjáték vizsgáló berendezés főbb jellemzői:

• Alkalmas minden gumiabronccsal felszerelt 0-200 kN tengelyterhelésű gépjármű futómű és kormányberendezésének vizsgálatához szükséges kerékmozgások létrehozására
• A mozgatólemez felülete: 900x900 mm
• Tengelyirányú egyenes vonalú mozgatás max 70 mm  (ą35mm)
• Függőcsapszeg vizsgálatához
• Függőcsapszeg körüli ívelt mozgatás max. 20°(ą10°) gömbcsapszegek, tolórudak vizsgálatához
• Az előző két mozgás kombinációja a teljes futómű mozgatásához, az esetleges rögzítési hibák kimutatásához, hátsó futóműnél is

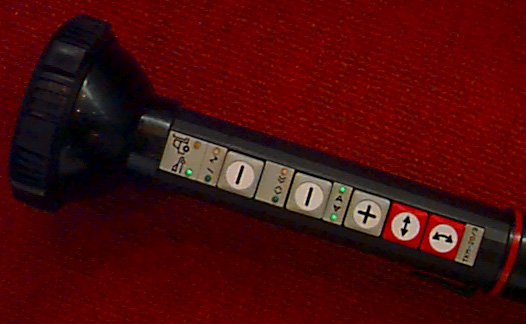

• A vizsgálólámpán elhelyezett billentyűk segítségével a tápegység indításától a vezérlésen keresztül minden funkció irányítható
• Üzemmódok:
  • Teher: 70 mm-es (ą35mm) lökethosszal
  • Személy: 35 mm-es (ą17mm) lökethosszal
• A választott üzemmódon belüli lehetőségek:
  • Kézi vezérlés: egy billentyű lenyomására egy mozdítás a kiválasztott irányba
  • Automatikus vezérlés: egy billentyű lenyomására ciklikus mozgás a kiválasztott irányba.(ebben az üzemmódban a mozgató lapok középhelyzetben állnak meg)

A nagyításhoz kattintson a képre.

További részletes adatok:

• Hidraulikus tápegység típusa: T22-15/160
• Tartálytérfogat: 22 l
• Hidraulikaolaj ajánlott típusa: EWA ENAK HLP 22, vagy AGIP OSO 22
• Névleges üzemi nyomás: 160 bar
• Névleges folyadékszállítás: 15,8 l/perc

• Hajtómotor :
  • névleges feszültsége: 3 x 380 V 50 Hz
  • fordulatszáma: 1440/perc
  • teljesítménye: 4 kW
  • védettsége: IP 44

• Mágnesszelepek működtető feszültsége: 24 V
• Vizsgálható jármű megengedett tengelynyomása: max. 200 kN (20t)
• A mozgatólap elfordíthatóságának szöge kb. +-20 fok
• A mozgatás sebessége 1-2 ciklus/sec, attól függően, hogy egyszerre hány henger mozgat
• Munkahengerek teljes lökethossza: 80 mm
• Útváltó szelepek típusa: 4WE5E6.1/G24NZ4 250
• Tehermentesítő szelepek típusa: 4WE5N6.1/G24NZ4 250
• Nyomáshatároló szelep típusa: DBDS G K15 200
• Hidraulika szivattyú típusa: A25XT
